EMG BTSをAguilar OBP-1に載せ換える（文と写真：Kenjiさん感謝！ 編集：CYCO）
改造は各自の責任の元に行ってください。当方も代理店・メーカーも一切責任は持ちません。でもおすすめ。
 |
これがAguilar OBP-1です。 超パワフルで豪快なプリアンプです。2002年度の１年間だけSpectorで標準採用されていました。Spector搭載品は9v電池１個で動作しますが、中味は18v回路です。BTSで満足できない暴れん坊のあなたにぴったり・…でも、じゃじゃ馬だから乗りこなせるかな？ 今回は、SOU/1さんが既に配線してくれていたので楽勝でした。 |
||
|

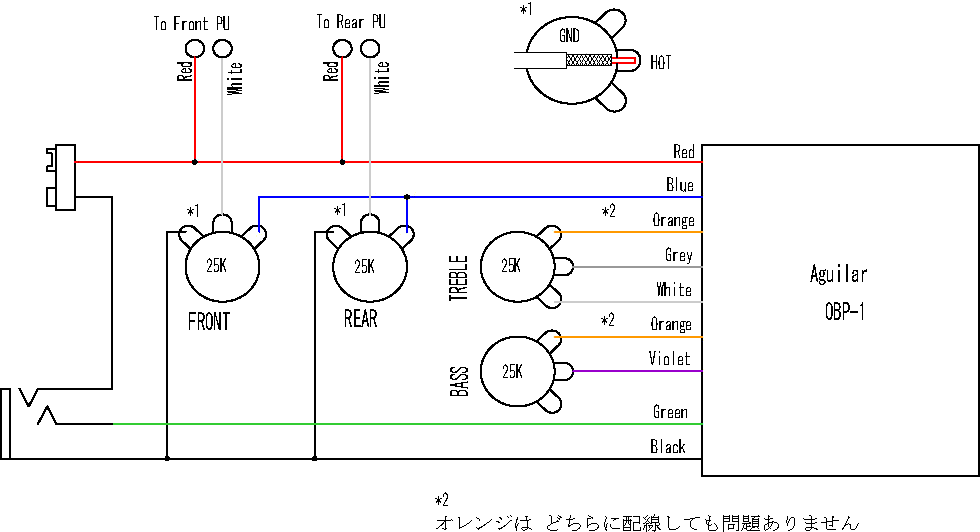

配膳図はこちらをご参照下さい。→
OBP-1は２ボリューム仕様です。 |
 |
||
| 1 |  |
つまみをはずす。 私のモデルは圧入タイプなので引っ張れば取れました。 |
|
| 2 |  |

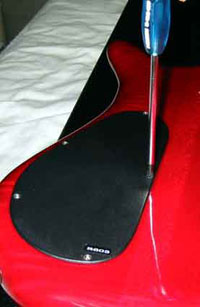

裏カバーをはずす。 チェコ製 と 日本製では ネジサイズが違うのでビットに注意。 電池交換したことあるので 皆さんわかってるか．．．。 |
|
 |

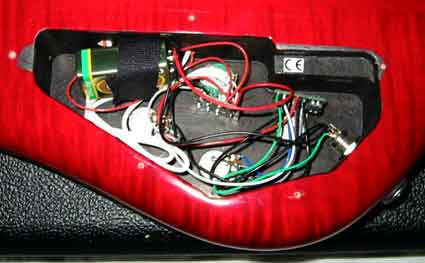

これがEMG BTS！ | ||
| 3 |  |

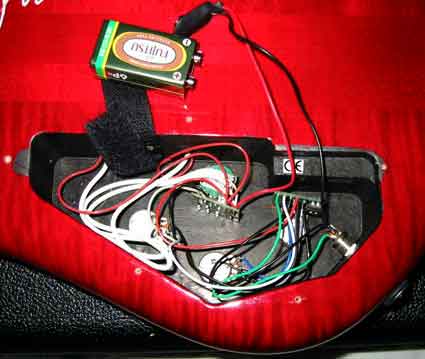

電池をはずす。 半田付けするときに電池つけたままだと、ショートしたとき大変なことになるので忘れずにはずしましょう。 |
|
| 4 |  |
ポットをはずす。 ボディーをキズつけないように注意。 |
|
| 5 |  |
サーキットを取り出し、いよいよ半田使用。 半田ゴテ使用の際は火事や火傷に充分ご注意ください。 |
|
| 6 |  |
PICK UP 配線を基板から取り外す。 赤 ： 電源ライン 白 ： 信号系ライン (シールド線) 半田について 最近、環境問題で鉛フリーのタイプに移行しつつありますが、このベースはまだ対応されていません。 鉛フリーになると．．． 半田融点が高くなる 半田の輝きが減る |
|
 |
半田のコツ 個人差はありますが コテ先はある程度の太さがあるほうが良いでしょう。 今回は 半田コテ 22W コテ先 3C を使用しました。 半田融点まで 一気に温度をあげ すばやく線材を はずします。容量の少ないコテの場合 ゆっくり溶かすと 線材の被覆を溶かしてしまいます。 |
||
| 線材をはずすときは 半田を供給しながら 線材をはずす ほうが やりやすいです。半田に入っている 新しい フラックス を 溶かすことにより もともと付いていた 半田のキレが 良くなります。 |
|||
| 7 | サーキットをはずすとこうなります。 今後、回路を変更しないなら、この時点でPICK UPからの線材の長さを最短にする方が良いでしょう。 それにしても 長すぎる。 |
 |
|
| 8 |
 |

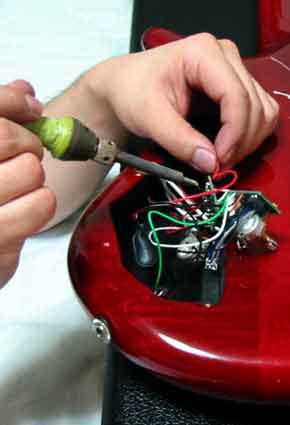

OBP-1に半田をつける。 線材の半田付けは慣れないと大変。 左指をうまく使い、線材に半田を供給します。 |
|
 |
いまいち自信がないときは、電源ラインで練習した方が良いでしょう。 | ||
| シールドラインはあっためすぎるとHOTとGNDをショートさせてしまいます。 |  |
||
| 9 |  |

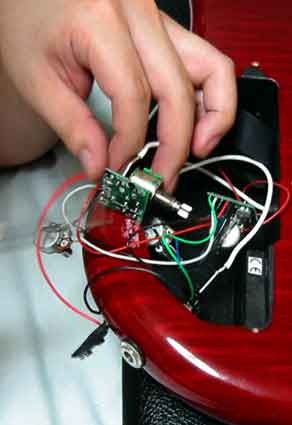

つまみ取り付け。 | |
| 10 |  |
配線完了。 OBP-1のBOXは両面テープで固定しました。 |
|
| SOU/1さんの方には、この時はずしたBTSが移植されました。 |  |
||
